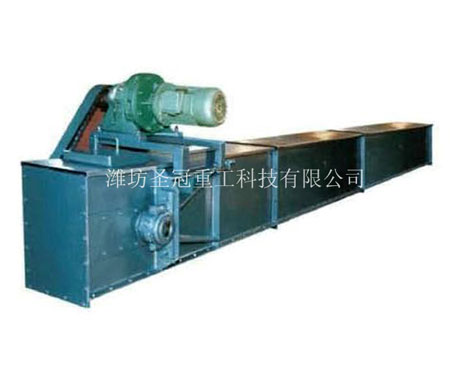

MS埋刮板输送机
点击数：7554 录入时间：2015-10-03 22:53:36 来源：http://www.wfshengguan.com
MS型刮板输送机概述：
埋刮板输送机是输送粉尘状、小颗粒及小块状等物料的连续运输设备，可以水平、倾斜输送，也能倾斜链条全埋在物料之中。埋刮板输送机结构简单，密封性好，安装维修方便，工艺布置灵活；它不但能水平输送，也能倾斜或垂直输送；既可以单机使用，也可以多台联合使用；能多点加料，也能多点卸料。由于壳体封闭，因此在输送大的、有毒、易爆、高温物料时可以显著地改善工人的工作环境和防治环境污染。埋刮板输送机系列产品广泛适用于冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料等行业和部门。
埋刮板输送机是一种在封闭的巨形断面壳体内，借助于运动着的刮板链条来输送散状物料的连续运输设备；由于在输送物料时，刮板链条全部埋在物料之中，故称为埋刮板输送机。
通用型埋刮板输送机可用于化工、冶金、矿山、机械、轻工、电力、交通、粮食、油脂和公共设施等所输送粉尘状、小颗粒和小块状物料。其型号可分为MS、MC、MZ型。
MS型刮板输送机：
|
型号 |
MS16 |
MS20 |
MS25 |
MS32 |
MS40 |
|||
|
基槽宽度B（毫米） |
160 |
200 |
250 |
320 |
400 |
|||
|
基槽宽度H（毫米） |
160 |
200 |
250 |
320 |
360 |
|||
|
|
链条节距t(毫米) |
100 |
125 |
160 |
200 |
200 |
||
|
链条形式和代号 |
模锻链 |
DL10 |
D12.5 |
DL16 |
|
|
||
|
滚子链 |
GL10 |
GL12.5 |
GL16 |
|
|
|||
|
双板链 |
|
|
|
BL20 |
BL20 |
|||
|
刮板形式和代号 |
T型 |
|
√ |
√ |
|
|
||
|
U2型 |
|
|
|
√ |
|
|||
|
链条速度U(米/分) |
0.16 |
√ |
√ |
√ |
|
|
||
|
0.20 |
√ |
√ |
√ |
√ |
√ |
|||
|
0.25 |
√ |
√ |
√ |
√ |
√ |
|||
|
0.32 |
√ |
√ |
√ |
√ |
√ |
|||
|
输送量（m?/h） |
11-25 |
17-39 |
23-54 |
48-88 |
67-124 |
|||
|
电动机功率（千瓦） |
1.5 |
√ |
√ |
|
|
|
||
|
2.2 |
√ |
√ |
√ |
|
|
|||
|
3.0 |
√ |
√ |
√ |
|
|
|||
|
4.0 |
√ |
√ |
√ |
|
|
|||
|
5.5 |
√ |
√ |
√ |
√ |
√ |
|||
|
7.5 |
√ |
√ |
√ |
√ |
√ |
|||
|
11/10 |
|
√ |
√ |
√ |
√ |
|||
|
15/13 |
|
√ |
√ |
√ |
√ |
|||
|
18.5/17 |
|
|
√ |
√ |
√ |
|||
|
22 |
|
|
|
√ |
√ |
|||
|
30 |
|
|
|
|
√ |
|||
|
37/40 |
|
|
|
|
√ |
|||
|
输送机最大长度（米） |
80 |
80 |
80 |
80 |
80 |
|||
|
允许倾斜安装角度 |
0°~15° |
|||||||
