产品概述:

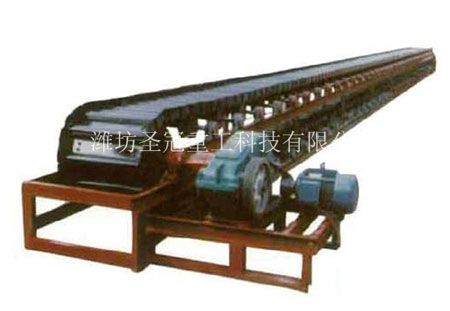

链板输送机,是在中型板式给料机基础上改进设计的。在链板式输送机的两侧加转动部件,以达到输送型态不规则的物料,直接采用板链作为输送载体。可实现跑坡输送(0-45°)。链板机的主动链轮与改向链轮之间,环绕两条板链,板链与链板联结,链板两侧增加两滚轮.物料的重量均匀压在两滚轮上,驱动装置将动力传至链轮,带动环链和链板运行,达到输送物料之目的,相比较轻型链板输送机而言更适合长距离输送。
链板机是高温物料输送设备,也可用于输送其它散状、块粒状、块状物料,已广泛用于建材、治金、矿山等行业的物料输送。
主要技术参数:
规格 |
主轴转速(r/min) |
运行速度(r/min) |
输送量(m?/h) |
侧板高度H(mm) |
输送链节距P(mm) |
500 |
1.54 |
2.77 |
14 |
100 |
320 |
650 |
1.54 |
2.77 |
20 |
120 |
320 |
800 |
1.60 |
3.64 |
40 |
120 |
320 |
1000 |
1.68 |
3.64 |
56 |
150 |
320 |
1200 |
2.00 |
3.85 |
80-400 |
150 |
320 |
1500 |
2.00 |
4.00 |
100-400 |
160 |
320 |
1800 |
2.00 |
4.00 |
150-600 |
180 |
320 |
2000 |
2.00 |
4.00 |
200-800 |
200 |
320 |
